主要技術參數：

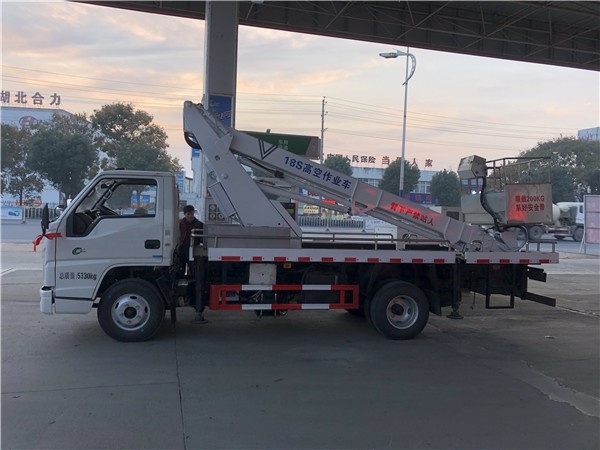

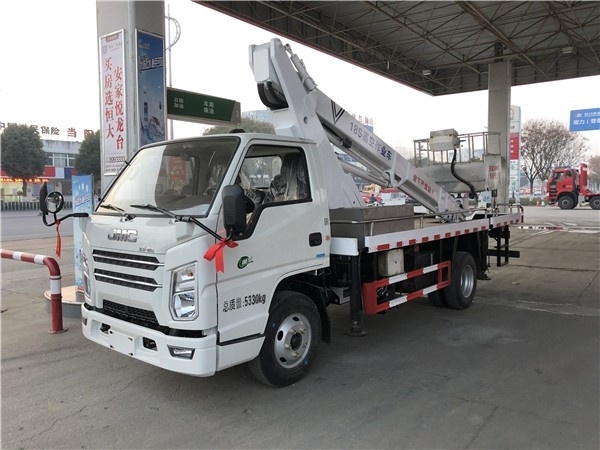

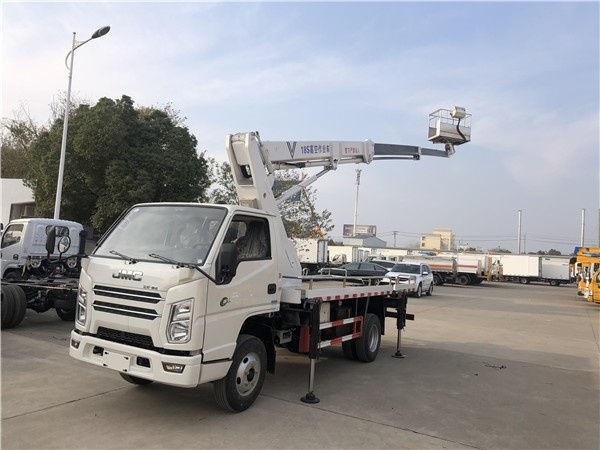

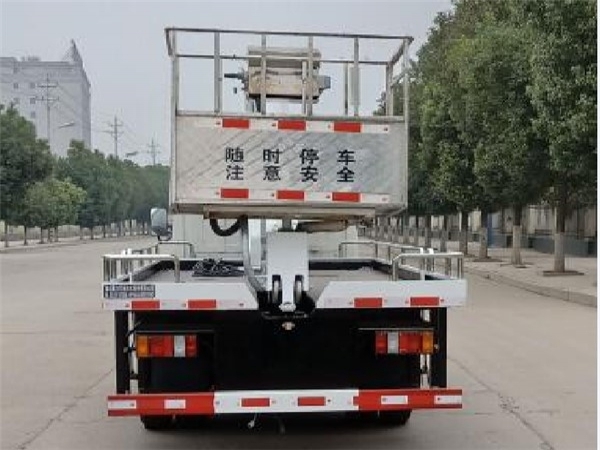

18米伸縮臂高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | 總長 | mm | 6850 | |
總寬 | mm | 1930 | ||
總高 | mm | 3020 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 2 | |
總質量 | kg | 5330 | ||
主要性能參數 | 工作平臺額定載荷 | kg | 200 | |
最大作業高度 | m | 18 | ||
最大作業高度時作業幅度 | m | 2.9 | ||
最大作業幅度 | m | 10.5 | ||
最大作業幅度時作業高度 | m | 4.5 | ||
支腿跨距 | 橫向 | mm | 3660 | |
縱向 | mm | 4300 | ||
臂架變幅時間 | s | 60 | ||
臂架回轉速度 | s/r | 75 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | 前懸 | mm | 1075 | |
后懸 | mm | 2180 | ||
后伸 | mm | / | ||
軸距 | mm | 3360 | ||
最高行駛速度 | Km/h | 100 | ||
最小離地間隙 | mm | 223 | ||
接近角 | . | 20 | ||
離去角 | . | 15 | ||
配置說明
部件名稱 | 簡要說明 |
底盤 | 江鈴 |
發動機 | 柴油發動機，國六排放115馬力 |
駕駛室 | 單排座，可乘坐2人，駕駛室配置空調，方向助力 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 手動操作 |
工作平臺mm | 1100x650x1150 |
臂架形式 | 三節四邊型工作臂，同步伸縮 |
支腿 | X型，單獨可調 |
操作 | 工作平臺和地面遙控器電氣操作 |
控制系統 | 電液比例控制系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速 |
調平系統 | 液壓自動調平 |
基本功能及配置
18米高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度18米，最大作業幅度10.5米。 | |
名稱 | 簡要說明 |
上下車自動互鎖裝置 | 用于上下車互鎖，防止誤操作發生危險 |
水平檢測功能 | 實時檢測整車是否水平 |
應急電動應急泵 | 當發動機及主泵發生故障時，可將工作人員送回到地面 |
緊急停止裝置 | 用于緊急停止操作 |
夜間安全警示裝置 | 在車輛上有工程頻閃燈，照明燈 |
整車水平狀態測試儀 | 可檢測整車橫向縱向兩個方向傾斜狀態 |
實時通訊 | 在平臺和地面配有無線對講 |
